304拉絲不繡鋼機架設計

設備龍門立柱、傳送通道、接物架均采用優質304不銹鋼制作，設備整體簡約、美觀大方，經久耐用，耐臟不掉色不反光；通道兩端設計防夾手功能安全防護板

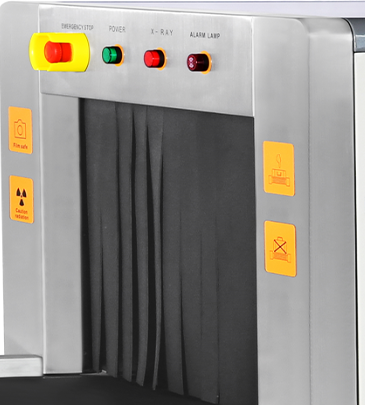

雙層環保鉛簾

鉛簾套膜采用新型壓膜技術，防止客人手接觸鉛，杜絕鉛污染；雙層交叉覆蓋安裝，有效防止輻射泄露；鉛簾輕薄柔軟，耐磨性高達500萬次

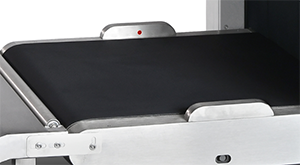

防夾手夾包功能

通道兩端設計防夾手功能安全防護板，防止夾手、夾包

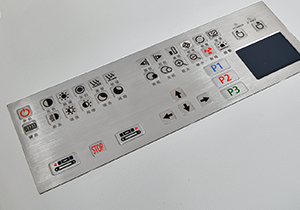

多功能金屬鍵盤

可通過專多功能金屬鍵盤觸摸板進行控制鼠標操作，通過控制鍵和快捷鍵進行系統設置和圖像控制處理操作，整體美觀大方耐用、功能清晰易懂、防水防塵、不掉色易清潔

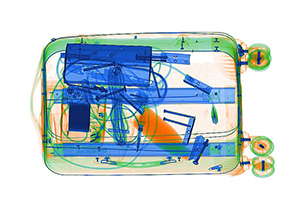

多能量彩色顯示

有機物顯示為橙色，無機物顯示為藍色，混合物顯示為綠色

超寬同屏顯示

不小于34寸高清顯示器，頂視角和側視角的圖像具備在同一個顯示屏上，可在同屏狀態上下左右分屏顯示，多種模式可選擇切換

節能運行功能

機器行李入口端安裝立體交叉式自動感應開關，設備在感應到行李物品時，智能開啟傳送裝置運行，實現自動檢查。無行李物品時，傳送裝置自動關閉，有效控制機器整體功耗及噪音水平，實現節能環保。

智能射線功能

射線發射自動控制，避免誤發射

百萬儲存功能

實時保存任意幅圖像，并可進行任意圖像處理，連續工作保存，圖片直接存入硬盤，儲存數量大于100萬張，并可直接調用查看。

高低能切換

兩種能量切換顯示，高能顯示不易穿透物體，低能顯示易穿透物體

故障自診斷功能

采用模塊化設計，并提供X射線源、探測器陣列、專用鍵盤等關鍵部件測試診斷功能，使設備故障診斷及維修更加準確和快捷

大幅圖像呈現

采用單排簡約界面設計，圖像呈現更大幅，統計顯示包裹通過數量及時間日期

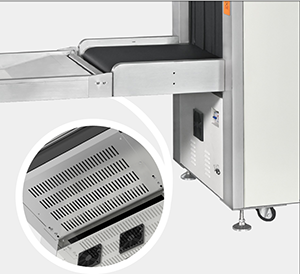

節能散熱減噪

機器內嵌入有溫度感應控制系統，智能開啟散熱系統，有效控制設備功耗，減小機器噪音。

一鍵開關機功能

開機時旋轉鑰匙，點擊啟動按鈕一鍵開機；關機時只需按動開關機按鈕設備自動安全關機，操作便捷.

防靜電傳送皮帶

采用優質PVC，表面防滑耐磨布紋。厚度3MM，更耐拉伸、不易變形；表面防靜電處理，杜絕污染

低噪音

采用優質永磁電機、60V直流驅動、安全輸送、超強靜音

圖像回拉功能

顯示前60幅圖像，并對回拉圖像可進行任何圖像處理和查看

雙源多視角成像功能

當違禁品以特殊角度擺放通過，單視角圖像上呈現點狀或線狀，安檢員難以正確識別造成漏檢。雙視角設備通過二個視角可以準確識別任何角度擺入的違禁品，讓危險品無以遁形。

同屏聯動安檢門功能

可將安檢門實時報警信息及人數統計，以圖形的方式同屏顯示在安檢機屏幕上

WES操作系統

采用WES軟件系統平臺，增加對電腦權限的控制，具有一鍵重啟恢復出廠設置功能，應急解決客戶現場因突然斷電或誤操作造成的系統故障，可快速修復并使用

高/低能成像

高能、低能成像可切換顯示

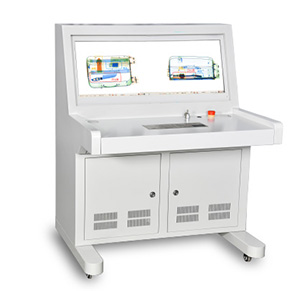

嵌入式操控臺及判圖工作站

配備多功能獨立操作臺、裝配一整塊尺寸不小于34寸高清顯示器，減少操作員左右多個顯示屏查閱圖像的視覺疲勞，簡化安檢流程，顯示器分辨率不低于2560*1080P

超薄物檢測功能

設備在檢測物過于薄的時候而無法遮檔光障時，按下相應功能鍵后可對超薄物進行檢測。可檢測最薄金屬厚度為0.1mm

雙向掃描

支持雙向掃描功能，可以對任意方向傳送的物品進行掃描并成像；

X射線維護和診斷功能

X射線發生器具有監控功能，能在工作狀態出現異常時報警，并可監控射線源的管電壓、管電流

無實物成像培訓功能

設備可在不轉動皮帶及未開啟射線的狀態下，無實物模擬常規安檢狀態下的動態成像，圖片流滿足彩灰、反色、高穿、低穿、增強、增亮、減暗等圖像處理模式，進行操作人員的培訓

危險品圖像插入TIP功能

在設備正常掃描生成的行李圖像中隨機插入危險品或行李圖像、用于考核操作著工作認真程度。

聯網遠程及數據上傳功能

設備具備聯網功能,支持通過HTTP、HTTPS、等協議通過遠程桌面連接外部實現遠程客戶端進行圖像查看、信息交互、遠程控制電動滾筒、遠程獲取設備運行狀態等聯網操作。

設備能通過HTTP、TCP/IP等協議將掃描圖像以JPG或其他圖像格式傳輸至指定客戶端或服務器,掃描圖像應支持查看、標記、判圖、保存等操作,并應可生成報表。

遠程軟件升級

具有遠程聯網軟件升級優化功能，系統軟件終身免費升級優化。

二次開發功能

自主研發的專用圖像處理軟件，擁有軟件著作權，支持二次開發，可對接多種使用平臺

☆ 選配功能

人、包、圖對應存儲功能（選配）

設備可將入口放置的包裹及人像的動態圖與通過包裹的X射線圖片進行關聯和保存，支持儲存信息的統計和導出，便捷安保追溯

AI智能識別功能（選配）

依托智能服務器，展開實時分析，對包裹內違禁物品，自動識別圖像圈定標注名稱或種類、并發出聲音報警提示，識別種類不少于55大類150小類；

識別檢出率：液體96%，刀槍95%，易燃易爆物90%

違禁品識別速度：毫秒級

遠程視頻顯示功能（選配）

設備可通過內置硬盤錄像機對設備進出口圖像及X射線透射圖片的操作顯示界面以視頻流的方式進行錄像和存儲，并可通過客戶端軟件遠程上傳至監控中心平臺，進行顯示和回放

視頻監控功能

（選配）

可通過嵌入式監控攝像機對包裹過檢過程進行監控并錄像，并可自動關聯保存包裹過檢時的錄像視頻，監控錄像可同屏顯示在當前安檢界面；安檢界面和監控界面支持一鍵點擊切換，并可任意拖動顯示

視頻存儲/回放功能（選配）

通過內置硬盤錄像機對進出口處的視頻進行錄像存儲，支持安檢顯示界面點擊回放查詢，也可通過客戶端軟件進行遠程顯示、回放及查詢。

圖碼綁定功能（選配）

設備能將檢測包裹的X光透射圖像和通過外接掃碼裝置獲取到的包裹編碼信息進行關聯和保存編碼信息可用一維碼、二維碼、RFID或身份證

一鍵遠程報警功能（選配）

當設備發現異常圖片時，軟件可自動或操作員通過專用多功能鍵盤按鍵，一鍵手動上傳報警信息至監控中心，實現一鍵式遠程報警

指紋開關機功能（選配）

設備可在鑰匙開關開啟狀態下，通過內置指紋識別模塊進行開關機操作

人員離崗、換崗提醒功能（選配）

設備通過內置攝像頭動態掃描操作人員人臉圖像，當人臉圖像超出設置閾值時，發出離崗提醒，同時具備換崗提醒功能

多媒體推送功能（選配）

設備主機箱頂部嵌入式安裝LED液晶顯示屏，具備安檢提醒功能，支持圖片輪播、視頻播放、滾動字幕等廣告功能，提醒和廣告內容發布方式支持聯網和本地發布

違禁品管理登記（選配）

違禁品管理：登記查看違禁品信息，展示違禁品基本信息、圖片信息、違禁人員身份證信息

數據聯網統計導出：違禁品基本信息可通過后臺聯網實時查看，及數據導出

多臺設備聯網管理：所屬本單位下所有設備可進行統一管理，由系統管理-單位管理中維護-各安檢口的安檢設備，包含安檢門、安檢機、金屬探測、人證、門禁、閘機等設備

操作員狀態識別功能（選配）

當操作人員出現低頭、左顧右盼、閉眼、打哈欠、手持手機、吸煙、離崗和鏡頭遮擋等動作且超過設置閾值時，能進行彈窗報警提示。

☆ 技術參數

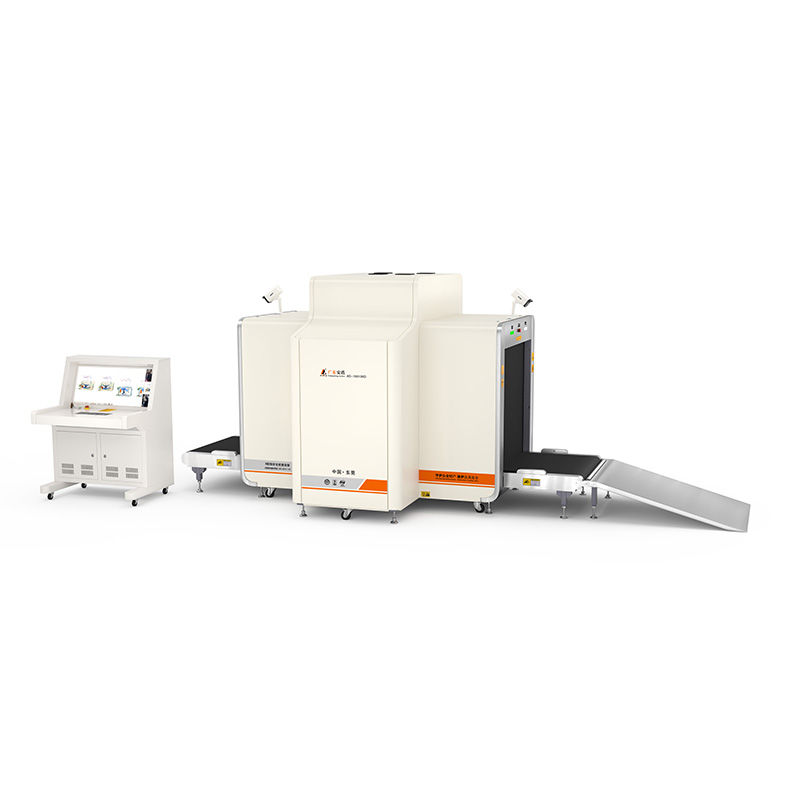

產品尺寸

主機器：3639（長）×2000（寬）×2000（高）mm（不含斜坡接物架）

接物架： 1300（長）mm

操作臺：930(長)x750(寬)x1250(高)mm

通道尺寸

2000×2000mm

傳送帶速度

0.22-0.40 m/s可調

傳送帶額定負荷

280kg均勻負載

傳送皮帶距離地面高度

350mm

分辨力

頂照視角：直徑0.0787mm金屬線

側照視角：直徑0.0787mm金屬線

穿透分辨力

頂照視角：直徑0.160mm 金屬線

側照視角：直徑0.160mm 金屬線

空間分辨力

頂照視角：水平直徑1.0mm；垂直直徑1.0mm

側照視角：水平直徑1.0mm；垂直直徑1.0mm

穿透力

頂照視角：36mm鋼板（應用值）  46mm鋼板（典型值）

側照視角：36mm鋼板（應用值）  46mm鋼板（典型值）

膠卷安全性

對ISO1600膠卷安全

泄漏劑量

<0.1μGy/h

☆ X射線發生器

射線源配置

不銹鋼/鋁制整體式機械殼體外觀、優質級X光射線管，密封油冷

射線束方向

頂照式、側照式兩個方向

管電流

0.3~1.0mA（可調）

管電壓

130~160 kV（可調）

冷卻／工作周期

密封式油冷／100％

控制方式

RS232  數字串口通訊，控制穩定可靠

射線角度

80度

☆ 圖像處理系統

X射線傳感器

L形光電二極管陣列探測器（多能量），1.57MM陣列探測器

彩色圖像顯示

24位真彩色顯示，分為有機物、無機物、混合物分辨

局部增強

具有對較暗圖像的區域進行增亮處理

超級圖像增強

具有對調整圖像的比對度增強

高穿顯示

提高圖像中暗區的亮度，使隱藏在高吸收物后面的物品清晰顯示。

低穿顯示

提高低吸收率（易穿透）物體的對比度，使易穿透物體更加清晰

掃描方向

支持雙向掃描功能，可以對任意方向傳送的物品進行掃描并成像；

圖像回拉

顯示前60幅圖像，并對回拉圖像可進行任何圖像處理

圖像復原

圖像顯示恢復到皮帶停轉的最初狀態

增亮/減暗

增加圖像的亮度/降低圖像的亮度

邊緣增強

物體輪廓邊緣更加清晰

圖像增強

圖像細節更加清晰

放大鏡

局部放大功能

☆ 使用環境

主機配置

工業級計算機整機、搭配：intel i5處理器，4G運行內存、千兆網口數據傳輸、1T機械硬盤+120G固態硬盤存儲，整體性能穩定可靠

探測板配置

多通道高速數據采集系統,使用自主研發的多通道高速信號采集芯片

工作溫度／濕度

-10℃ ~ 45℃ / 20% ~ 95%（不冷凝）低于-10℃需特制

儲存溫度／濕度

-20℃ ~ +60℃ / 20% ~ 95%（不冷凝）

工作電壓

220VAC(±10%)  50±3Hz

功率損耗

1.5KW

噪聲級

56dB
